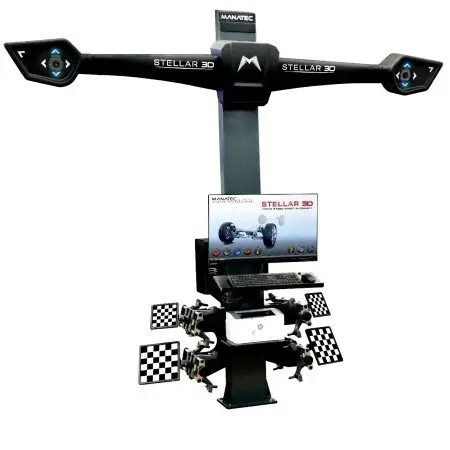

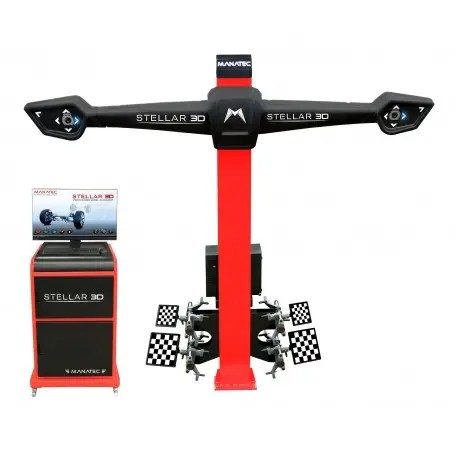

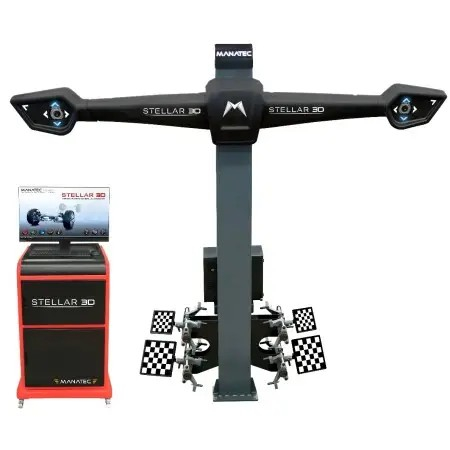

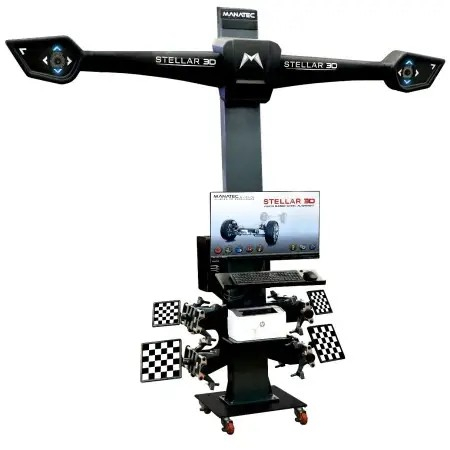

Aparat geometrie roti 3D+ camioane si autocare 3 axe

Model: Stellar 3D – Versiune 3 axe

Tehnologie: 3D avansată cu camere HD staționare

Compatibilitate roți: 12" – 24"

Timp de măsurare: Sub 3 minute

Curent de alimentare: 230V

Putere: 250W

Temperatură de operare: 0 – 50°C

Dimensiuni platou: 500 x 440 x 50 mm

Unghiuri masurate:

Camber (Cădere): ±15°

Caster (Rulaj): ±28°

KPI (Pivot Inclination): ±25°

Convergență totală: ±40°

Bracaj (Unghi de virare): ±20°

Unghi de fugă (Retragere): ±25 mm

Unghi de împingere: ±10°

Rulare anvelope: ±10°

Unghi inclus: ±40°

Diferență lățime: ±2 mm

Specificatii tehnice:

Unghiul de cadere (Camber): ±15° - Camberul este înclinarea spre interior sau spre exterior a anvelopelor din față, privită din fața vehiculului.
Unghiul real de cambiere este măsura (în grade) a diferenței dintre aliniamentul vertical al roților perpendicular pe suprafață. ...
O setare negativă a cambrului poate asigura o manevrabilitate sporită în timpul virajelor grele

Unghiul de rotire (Caster): ±28° - rola este unghiul care identifică panta înainte sau înapoi a unei linii care este trasă prin punctele de pivot de direcție superioare și inferioare.
Nu afectează uzura anvelopelor, dar rola are o influență asupra controlului direcțional al direcției.

Unghi de inclinare a pivotului: ±25° - La sistemele de suspensie actuale, axul este fixat la un unghi față de planul vertical atunci când este privit din fața sau din spatele vehiculului.
Acest unghi este cunoscut sub numele de înclinare a pinului.
Scopul KPI este de a produce deplasarea verticală a vehiculului în timpul direcției.

Unghiul Convergenta: - +20° - Distinct de alinierea cambrului (caderi), este măsura în care anvelopele dvs. se rotesc spre interior sau spre exterior atunci când sunt privite de sus.

Convergenta Totala: ±40° -  este una dintre cele mai critice setări de aliniere pentru uzura anvelopelor, este măsurată în grade și afișată în inci, milimetri sau grade.
Este unghiul format din intersecția a două linii trasate prin axa de rotație a roților stânga și dreapta unei axe date.

Unghi de virare (Bracaj): ±20° - Unghiul de rotație, , descrie diferența dintre unghiurile de direcție laterale ale roților din față pe măsură ce rotile se rotesc.
Creat de unghiul brațelor de direcție, unghiul de rotație permite roții exterioare in viraj să conducă la un unghi mai mic decât roata interioară.

Contracararea (Unghiul de fuga): ±25mm - este distanta cu care o roată din față este mai în spate față de vehicul decât cealaltă.
Este, de asemenea, unghiul format de o linie perpendiculară pe linia centrală a axei în raport cu linia centrală a vehiculului.
Dacă roata stângă este mai în spate decât dreapta, retragerea este negativă

Unghiul de împingere: ±10° - este o linie imaginară trasată perpendicular pe linia centrală a osiei spate, în jos pe linia centrală a vehiculului.
Scopul unghiului de tracțiune este de a determina dacă puntea spate este aliniată cu centrul vehiculului, precum și cu puntea față.

Rularea anveloperlor: ±10° -  implică o anvelopă care nu mai este perfect rotundă.
Ca urmare, soldul anvelopei va fi aruncat.
Până la un anumit punct, rularea nu va afecta performanța unei mașini.

Unghiul inclus: ±40° -  este unghiul format între SAI și curbă. Unghiul inclus nu este direct măsurabil.
Pentru a determina unghiul inclus, adăugați SAI la înclinare.
Dacă arborele este negativ, atunci unghiul inclus va fi mai mic decât SAI, dacă arborele este pozitiv, va fi mai mare

Diferenta latimii: ±2mm  -Linia roții, lățimea liniei sau pur și simplu linia se referă la distanța dintre linia centrală a două roți pe aceeași axă. ...
Axul și roata sunt de obicei măsurate în milimetri sau inci.

Curent: - 230V

Putere: 250W

Tempereatura de operare: - 0-50°

Pachetul contine:
Suporturi roată universale – 6 bucăți
 Plăci de alunecare – 6 bucăți
 Platouri rotative – 2 bucăți
 Blocaj volan – 1 buc.
 Blocaj pedală frână – 1 buc.
 Adaptoare prindere jantă – 24 buc.
 Unitate PC + Monitor + Tastatură + Mouse
 Software dedicat + cont actualizări gratuite

Aparatul 3D+ pentru geometrie camioane și autocare – 3 axe este alegerea ideală pentru ateliere profesionale care doresc viteză, precizie și fiabilitate în alinierea vehiculelor comerciale grele!
